Circuitos Lógicos

Un circuito digital (también, circuito lógico) es aquel que maneja la información en forma binaria, es decir, con valores de «1» y «0».

Estos dos niveles lógicos de voltaje fijos representan:

• «1» nivel alto o «high».
• «0» nivel bajo o «low».

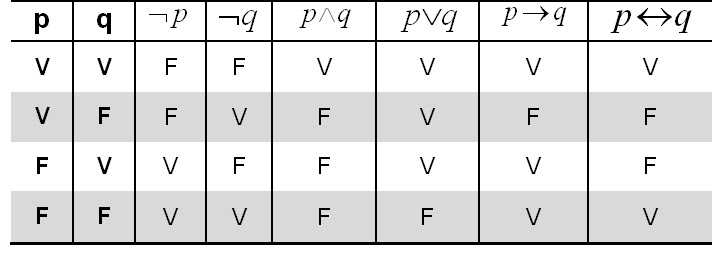

Circuito Eléctrico

Un circuito es una red electrónica (fuentes, interruptores y semiconductores) que transporta corriente eléctrica.

Un circuito lineal, que consta de fuentes, componentes lineales (resistencias, condensadores, inductores) y elementos de distribución lineales (líneas de transmisión o cables), tiene la propiedad de la superposición lineal. Además, son más fáciles de analizar, usando métodos en el dominio de la frecuencia, para determinar su respuesta en corriente directa, en corriente alterna y transitoria.

Un circuito resistivo es un circuito que contiene solo resistencias, fuentes de voltaje y corriente. El análisis de circuitos resistivos es menos complicado que el análisis de circuitos que contienen capacitores e inductores. Si las fuentes son de corriente directa (corriente continua), se denomina circuito de corriente directa (o continua).

Un circuito que tiene componentes electrónicos se denomina circuito electrónico. Generalmente, estas redes son no lineales y requieren diseños y herramientas de análisis mucho más complejos.

Sistema de numeración:

El sistema decimal es un sistema de numeración posicional, por lo que el valor del dígito depende de su posición dentro del número. Así: El sistema binario, es un sistema de numeración en el que los números se representan utilizando solamente las cifras cero y uno (0 y 1).

 Sistema de numeración binario.

El sistema de numeración binario utiliza sólo dos dígitos, el cero (0) y el uno (1).

En una cifra binaria, cada dígito tiene distinto valor dependiendo de la posición que ocupe. El valor de cada posición es el de una potencia de base 2, elevada a un exponente igual a la posición del dígito menos uno. Se puede observar que, tal y como ocurría con el sistema decimal, la base de la potencia coincide con la cantidad de dígitos utilizados (2) para representar los números.

De acuerdo con estas reglas, el número binario 1011 tiene un valor que se calcula así:

1*2³ + 0*2² + 1*2¹ + 1*2⁰ , es decir:

8 + 0 + 2 + 1 = 11

y para expresar que ambas cifras describen la misma cantidad lo escribimos así:

1011₂ = 11₁₀
