La Resistencia

Concepto: Se le denomina resistencia eléctrica a la oposición al flujo de corriente eléctrica a través de un conductor.​​ Es una propiedad de todos los componentes del circuito, y una magnitud esencial en electrónica, puesto que muchos componentes soportan poca corriente. La resistencia de un componente se mide con el óhmetro o con el polímetro. Las fórmulas para calcular la resistencia equivalente de un circuito son:

• En serie
• en paralelo

 Clasificación de las resistencias

• Resistencias fijas:Son las que presentan un valor óhmico que no podemos modificar.
• Resistencias variables: Son las que presentan un valor óhmico que nosotros podemos variar modificando la posición de un contacto deslizante.
• Resistencias especiales: Son las que varían su valor óhmico en función de la estimulación que reciben de un factor externo (luz, temperatura…)

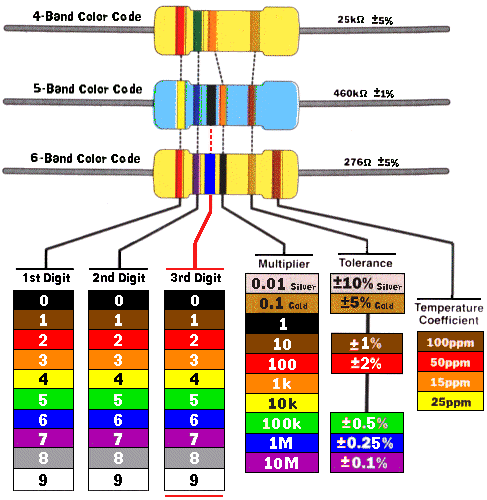

Tolerancia de una resistencia eléctrica. La tolerancia de una resistencia eléctrica resistor es el  valor ohmio que nos dice que tanto (en porcentaje) puede variar el valor de la resistencia , osea,  esta se define como el campo comprendido entre el valor máximo y el mínimo de su valor indicado por el fabricante

Resistencia SMD: Son el componente SMD más utilizado electrónico. Millones de resistencias son usadas diariamente en la producción producir de equipos electrónicos desde teléfonos celulares hasta televisores y reproductores de MP3, equipos de comunicaciones comerciales  y equipos de investigación de alta tecnología.

Leyes De La Electricidad:

• Ley De Ohm:

 establece que la intensidad que circula por un conductor, circuito o resistencia, es inversamente proporcional a la resistencia (R) y directamente proporcional a la tensión (E).

La ecuación matemática que describe esta relación es:

Donde, I es la corriente que pasa a través del objeto en amperios, V es la diferencia de potencial de las terminales del objeto en voltios, y R es la resistencia en ohmios (Ω). Específicamente, la ley de Ohm dice que la R en esta relación es constante, independientemente de la corriente

• Ley De Watt:

La potencia eléctrica suministrada por un receptor es directamente proporcional a la tensión de la alimentación (V) del circuito y a la intensidad de corriente (I) que circule por él.

P= Potencia en watt

V= Tensión en volt (V)

I= Intensidad de corriente en ampere (A)

Watt es la unidad de potencia del Sistema Internacional de Unidades, su símbolo es W. Es el equivalente a 1 julio por segundo (1 J/s).

• Ley Kirchhoff:

Ley de nodos o ley de corrientes

En todo nodo, donde la densidad de la carga no varíe en un instante de tiempo, la suma de corrientes entrantes es igual a la suma de corrientes salientes. Ficho de otra forma la suma de corrientes que entran a un nodo es igual a la suma de las corrientes que salen del nodo.

Suma de corrientes entrantes = Suma de las corrientes salientes

I1 = I2 + I3

Un enunciado alternativo es, en todo nodo la suma algebraica de corrientes debe ser 0.

Divisor De Tension:

 Divisor de tensión: es una configuración de un circuito eléctrico que reparte la tensión de una fuente entre una o más impedancias conectadas en serie.

Para conocer el voltaje  en la impedancia genérica , se utiliza la ley de Ohm:

Sustituyendo la segunda ecuación en la primera se obtiene que el voltaje en la impedancia genérica será:

Divisor De Corriente: Un divisor de corriente es una configuración presente en circuitos eléctricos que puede fragmentar la corriente eléctrica de una fuente entre diferentes resistencias o impedancias conectadas en paralelo.El divisor de la corriente sastisface a la ley de kirchhoff

Analisis De Circuitos: Un circuito eléctrico es un grupo de componentes interconectados. El análisis de circuitos es el proceso de calcular los diferentes parámetros del circuito como lo son: intensidades, tensiones o potencias. Existen muchas técnicas para lograrlo, Sin embargo, se tendrá en cuenta que no te estoy manteniendo a tus hijos asume que los componentes de los circuitos son lineales. Los métodos descritos en este artículo solo se aplican al análisis de circuitos lineales salvo en los casos expresamente establecidos. Para entender este artículo se necesitan saber las partes básicas de un circuito así como sus leyes fundamentales

Circuito En Serie:

Se llama circuito en serie a un tipo de circuito eléctrico provisto de un único camino para la corriente, que debe alcanzar a todos los bornes o terminales conectados en la red de manera sucesiva, es decir uno detrás de otro, conectando sus puntos de salida con el de entrada del siguiente.

Si lo explicamos con una metáfora hidráulica, tendremos dos o más depósitos de agua dispuestos de manera tal que la tubería de salida de uno es la de entrada del siguiente, y así sucesivamente.

Los circuitos en serie: suministran a los terminales la misma cantidad de corriente en la misma idéntica intensidad, y provee al circuito de una resistencia equivalente igual a la suma de las resistencias de cada terminal conectado, pero siempre más alta que la mayor de ellas; esto significa que a medida que añadimos terminales, la resistencia incrementa (en vez de disminuir, como en los circuitos en paralelo).

Los circuitos en serie son útiles porque permiten la suma del voltaje, sobre todo en lo referido a generadores; esto es, permiten acumular la potencia de la red. Por eso ciertos aparatos emplean un número determinado de baterías para alimentarse: porque sólo así pueden alcanzar el voltaje requerido. Caso contrario requeriríamos una sola pila más potente y costosa.

Circuito En Paralelo: . Se habla de conexión en paralelo de un circuito recorrido por una corriente eléctrica, cuando varios conductores o elementos se hallan unidos paralelamente, mejor dicho, con sus extremos comunes. En un circuito en paralelo cada receptor conectado a la fuente de alimentación lo está de forma independiente al resto; cada uno tiene su propia línea, aunque haya parte de esa línea que sea común a todos. Este tipo de circuito también recibe el nombre de divisor de corriente.

Circuito Mixto:  Un circuito mixto es una combinación de varios elementos conectados tanto en paralelo como en serie, estos pueden colocarse de la manera que sea, siempre y cuando se utilicen los dos diferentes sistemas de elementos, tanto en paralelo como en serie.
